Open Mobile Kommunication

Openmoko

Matthias Apitz

guru@unixarea.de — http://www.unixarea.de/

Agenda

1. Introdución
2. Una computadora portable — el eeePC 900
3. Un celular basado en OpenSource — el Openmoko Freerunner
4. Nuevas posibilidades con los dos
5. En vivo
6. Información adicional

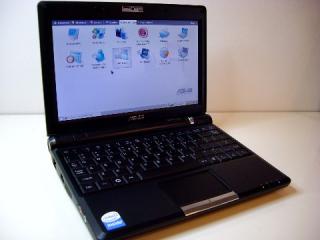

eeePC 900

Primera parte: el eeePC 900

eeePC 900 — hardware(1): basis

• CPU: Intel(R) Celeron(R) M processor 900MHz (900.10-MHz 686-class CPU)
• memoria: 1 GByte
• vídeo: Intel 82915GM/GMS, 82910GML Xorg: 1024x600
• audio: Intel 11583659 Realtek High Definition Audio
  FreeBSD: snd_hda(4)
• USB: Intel 82801FB/FR/FW/FRW USB UHCI
  FreeBSD: umass(4), da(4)
• SATA: Intel 82801FBM (ICH6M) SATA Controller
  FreeBSD: ad(4)
  SSD /dev/ad2 (4 GByte)
  SSD /dev/ad3 (16 GByte)
• ACPI
  FreeBSD: acpi_asus(4)

eeePC 900 — hardware(2): conexiones

• USB: USB Communication Device Class (CDC)
  FreeBSD: cdce(4)
• Wifi: Atheros AR5006 family 802.11abg Wireless NIC
  FreeBSD: ath(4)
• Ethernet: Attansic (Now owned by Atheros) L2 Fast Ethernet 10/100 Base-T
  FreeBSD: ae(4)
• cam: UVC 1.00 device CNF7129 (04f2:b071)
  (no hay driver en FreeBSD)
• no tiene tarjeta para UMTS :-(

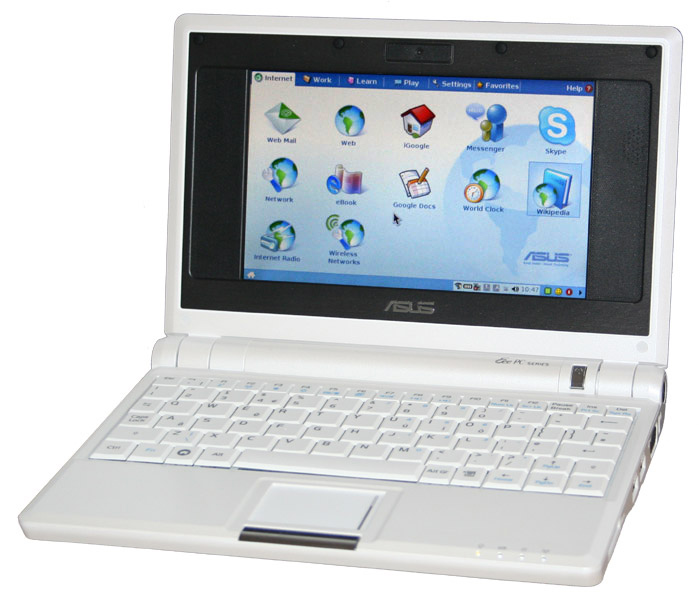

eeePC 900 — historia y otros modelos

Lo que todos los modelos tienen en común: SSD, o sea no hay un disco que se mueva. eeePC 701: El modelo 701, "Eee PC 4G" fue mostrado por primera vez en octubre de 2007 en Taiwan, pantalla de 7 pulgares eeePC 900: esa serie de modelos fue liberado oficialmente en abril de 2008 en Hong Kong, pantalle de 9 pulgares eeePC 901: más reciente tarjetas de Wifi... eeePC 1000: la serie de 1000 salió en junio de este año en la Feria COMPUTEX en Taipei, pantalla de 10 pulgares

eeePC 900 — sistemas operativos

• Xandros Linux (preinstalado): en el fondo es un Linux normal con un escritorio de KDE3.5.x pero especialmente designado para usuarios sin mucha experencia; se grupan las aplicaciones en tabuladores
• Windows XP (preinstalado): un compromiso al precio exige una reducción del tamaño del SSD a sólo 12 GByte
• FreeBSD 7.0-CURRENT (sistema alternativo)
  pocos usuario, peroi hay una comunidad de ellos:
  http://wiki.freebsd.org/AsusEee

eeePC 900 — instalación de FreeBSD via USB (1)

Solamente se puede instalar el sistema por la puerta USB, o con un disco compacto / DVD externo, o a través de una llave USB (lo más fácil).

• preparación de una llave de USB para la instalación: usbBoot.txt
• la instalación misma del sistema básico: installEeePC.txt
• para la instalación del ambiente gráfico (...) creé los paquetes binarios de todo el software que tengo instalado (por los ports) en mi portátil grande con:

      # mkdir PKGDIR
      # cd PKGDIR
      # pkg_create -Rnb kde-3.5.8


  el resultado es: /home/guru/PKGDIR

  continuación ...

eeePC 900 — instalación de FreeBSD via USB (2)

continuación ...

• se copian todos los paquetes (via una llave de USB o por la red) al eeePC
• instalar los paquetes en el eeePC es tan sencillo como:

      # cd PKGDIR
      # pkg_add kde-3.5.8


• el resultado después de unos minutos de esparar ...

eeePC 900 — instalación de FreeBSD via USB (3)

eeePC 900 — instalación de FreeBSD via USB (4)

problemas (muy pocos y pequeños):

• los ciclos de escribir en SSD están limitados (unos 50.000.000)
  medidas: montar los sistemas de fichero con noatime
  poner los ficheros de log debajo de /tmp
  no configurar cache para los navegadores
  ...
• espacio del sistema "/" está casi lleno por /usr/local:

    $ df -kh
    Filesystem     Size    Used   Avail Capacity  Mounted on
    /dev/ad2s1a    3.6G    2.7G    912M    76%    /
    /dev/ad3s1a     15G    1.9G     13G    13%    /usr/home
    /dev/md0       124M    120K    114M     0%    /tmp


  medida: sym link de /usr/local ——> /usr/home/usr-local

Freerunner

Segunda parte: el Openmoko Freerunner

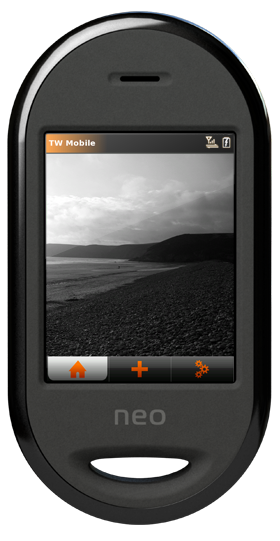

Freerunner — hardware

• Manufacturer: FIC (First International Computer)
• CPU: Samsung 2442 SoC @ 400 MHz (ARMv4)
• Memory: 128 MB SDRAM, 256 MB NAND flash
• Display: 2.8 in. VGA (480×640) TFT, 282 pixels/in.
• Input: touchscreen, buttons
• Connectivity: GSM, Bluetooth 2.0, GPRS, WiFi (802.11 b/g), USB (1.1 slave and host), GPS, accelerator (sabe orientarse), 2.5-mm audio jack
• Media: microSD (512 MByte), SDHC capable, Wolfson WM8753 Codec
• Dimensions: 120.7 × 62 × 18.5 (mm)
• Operating system: Openmoko Linux, Qtopia, Debian (all Linux-based)
• Power: 1200-mAh battery punto más debil

Freerunner — Open Architecture

¿Por qué arquitectura abierta?

• todo el hardware está specificado abiertamente, hasta cómo hacer la caja
• tiene un sistema operativo abierto: Linux
• el usuario (y no la empresa productora o la que ofrece el servicio de red celular) decide:
• qué software quiere instalar,
• cómo lo quiere modificar a su gusto,
• qué software quiere escribir e instalar el mismo
• esta libertad ha hecho posible muchas distribuciones diferentes ...

Freerunner — Distribuciones (1)

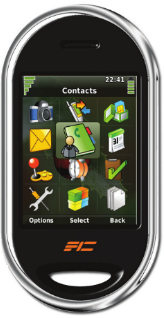

QTopia (TrollTech)	Gentoo	Debian

Freerunner — Distribuciones (2)

Om2007	Om2008.9	haz la tuya (la mía basada en Om2008)

Freerunner — Instalación de software (1)

La instalación (o borrar) de software es tan sencillo como en cada Linux.

• se conecta el Freerunner por el cable USB, esto da un interfaz en FreeBSD:

      $ ifconfig cdce0
      cdce0: flags=108843 metric 0 mtu 1500
          ether 2a:ca:5f:00:00:00
          inet 192.168.0.200 netmask 0xffffff00 broadcast 192.168.0.255
          media: Ethernet 10baseT/UTP
          status: active


• se puede conectar al Freerunner por SSH:

      $ ssh root@192.168.0.202
      root@192.168.0.202's password:
      root@om-gta02:~# uname -a
      Linux om-gta02 2.6.24 #1 PREEMPT Wed Sep 3 19:01:18 CST 2008 armv4tl unknown
      root@om-gta02:~#


Freerunner — Instalación de software (2)

continuación...

• se instalan paquetes nuevos con

     # opkg install gpsd
     # opkg install http://www.tangogps.org/downloads/tangogps_0.9.3-r1_armv4t.ipk
     # opkg install openmoko-agpsui
     # opkg install gpsdcontrol_0.3_all.opk


• la misma conexión por SSH se puede hacer a través de Wifi si el portátil y el Freerunner tienen Wifi conectado al AP (Access Point);

Freerunner — Aplicaciones (solo una selección)

He aquí una muy limitada selección de software que tengo yo instalado en mi Freerunner

• PIM (Dialer, Contacts, Messages por SMS)
• GPS y mapas con tangoGPS
• navegador por Internet (dillo)
• VNC server
• XTerminal
• GPRS y demonio de PPP para conectar a Internet por GSM
• Python aplicación para hacer "xset s 12" (screen saver idle time)
• calculador, PDF viewer, ...

eeePC & Freerunner

Tercera parte: el eeePC 900 y el Openmoko Freerunner

eeePC & Freerunner (1)

Los dos juntos dan nuevas posibilidades, he aquí solo dos como ejemplo.

Freerunner como Internet router para el eeePC:

• se arranca GPRS en el Freerunner que está conectado por USB con el eeePC
• en el Freerunner tenemos IPTABLES configurado para NAT, o sea todo el tráfico hacia Internet va con el número de IP de interfaz de PPP como origen;
• en el eeePC se adjusta el route de defecto:

      # route add default 192.168.0.202


• el resultado es esto: ...

eeePC & Freerunner (2)

eeePC & Freerunner (3)

Freerunner y "antena" de GPS para el eeePC:

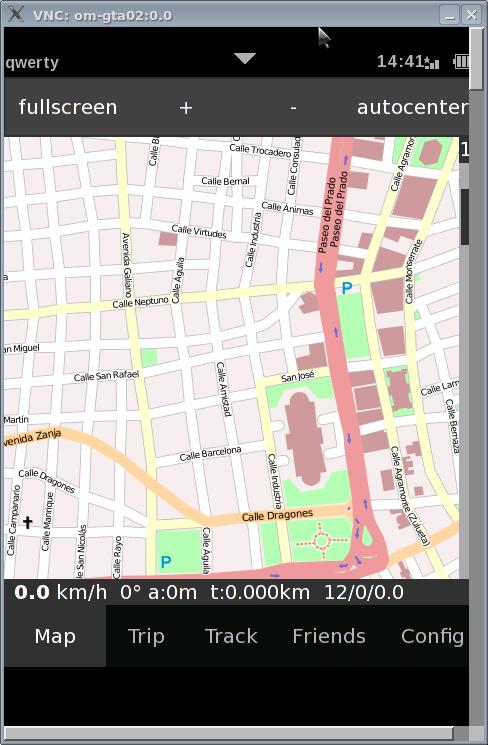

• el Freerunner tiene: una antena de GPS, un demonio GPSD y una aplicación de mapas para GPS, se llama tangoGPS (la foto);
• el GPSD ofrece su servicio en el puerto 2947 (por defecto);
• la aplicación tangoGPS corre también en Linux o FreeBSD y así puede usar el GPSD en el número de IP 192.168.0.202, puerto 2947;
• el resultado de un uso así se ve acá...

eeePC & Freerunner (4)

eeePC & Freerunner (5)

Unas pocas cosas en "vivo":

• primero para ver mejor: el VNCserver
• el navegador de Internet: "dillo" (de DSL)
• el XTerm
• escribiendo un SMS por el eeePC
• mi aplicación Xset (el codigo de fuente en Python acá en XTerm)
• ...

Final

Más informaciones se puede conseguir aca:

• en cuanto al eeePC:
  http://wiki.freebsd.org/AsusEee
  http://www.unixarea.de/installEeePC.txt
  http://en.wikipedia.org/wiki/Eeepc
• en cuanto al Openmoko Freerunner:
  http://wiki.openmoko.org/
  http://www.unixarea.de/openmoko.txt
  http://www.teaparty.net/technotes/openmoko-2.html
• ¡Gracias por la atención!
